オフィス移転に伴うLAN配線工事：床下隠蔽でスッキリ！福岡市の施工事例

依頼のきっかけ

先日、福岡市内のオフィスを移転された会社さんから「新しい事務所にLANケーブルを床下に隠して配線してほしい」とご依頼をいただきました。社員さんが5人ほどで使う小さなオフィスで、机の配置は決まっているけど「床にケーブルが這ってるとコードに引っかかるし、見栄えも悪いんでなんとかできませんか？」というお話でした。

こういうご依頼、実は結構多いんですよ。特に福岡市内の築年数が経ったビルだと、天井配線より床下の方がやりやすいケースもあるんですよね。でも床下って、ちゃんと見ないと案外ゴチャゴチャしてたりするんです。

現場の状況と施工の流れ

現場は1階部分のテナントスペース。床はカーペット敷きで、床下はコンクリートスラブの上に約15cmの空間がある構造でした。まずは家具を端に寄せてもらい、カーペットをめくって床下の状態を確認。配線経路を決めるために、部屋の隅からデスクのある位置までのルートを考えます。

今回は壁のコンセント近くにモジュラージャックがあるんですが、そこから床下に落とし、机の下の立ち上がり部分までケーブルを這わせる形を取りました。使ったケーブルはカテゴリ6Aのシールドなしタイプ。と言うのも、床下には電源ケーブルが並走する箇所があるので、シールド付きだと太くて曲げにくいんですよね。でもシールドなしでも十分な性能が出るし、何より柔らかくて取り回しが楽なんです。

実際に作業したのは私を含めて3人。一人は床下に潜ってケーブルを這わせる係、もう一人はカーペットを剥がして養生する係、もう一人は壁側のモジュラージャックの結線と端末側の加工を担当。小規模工事でも役割を分担するとスムーズです。

床下配線で気をつけることの一つが、電源ケーブルとLANケーブルの距離。平行に這わせるとノイズが乗る恐れがあるので、交差させるか最低でも3cm以上離すようにしてます。例えばこのオフィスでは、電源ケーブルが床下の中を通ってたので、LANケーブルは反対側の壁沿いに回して交差させました。

作業目安時間

今回の作業は作業員3名で実施しましたが、予測時間は約4時間。内訳は準備とルート確認に1時間、実際の配線とカーペット復旧に3時間といったところです。初めての現場だと床下の障害物（古い配管や埃など）で時間が読めないこともありますが、このお客様のオフィスは比較的きれいな状態だったのでスムーズに進みました。

After写真：ここがポイント！

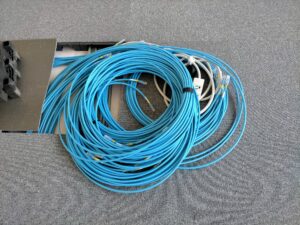

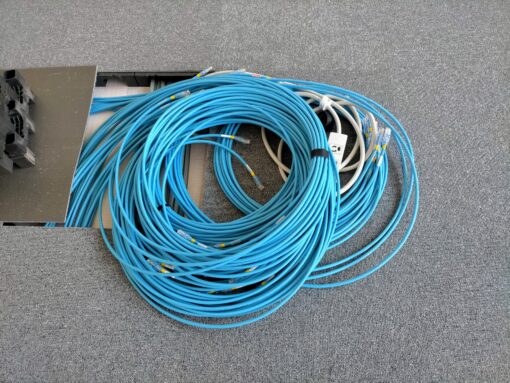

写真は机の脚元のカーペットを1枚だけ剥がして、床下から立ち上げたケーブルが床に出てきているところです。普段はカーペットを被せておけば全く目立ちませんし、必要に応じてこの部分だけめくればメンテナンスもしやすい。現場でよくあるのが「全部カーペットを剥がして配線して、その後全部貼り直す」という方法なんですが、それだと後でケーブルを増設する時にまた大掛かりになります。今回は将来の変更も考えて、立ち上がりの箇所だけカーペットの切れ目を残す方法を選びました。

現場での気づきとコツ

床下配線でありがちなのが、天井配線と違って「後からケーブルを引っ張り出すのが難しい」ってところ。だから今回は余長を少し多めにとって、立ち上がり部分にループを残すようにしました。例えば机を少し動かした時にケーブルが足りなくなって引っ張ると、床下で無理な力がかかって断線の原因になるんです。そうならないために、余裕を持たせておくのがコツです。

また、カーペットの剥がし方も大事で、作業前に隣のカーペットとの継ぎ目を養生テープでマーキングしておくと、戻す時に位置がずれません。今回は古いビルだったので、カーペットの裏の糊が劣化してて剥がれやすかったのがラッキーでした。でも新品のカーペットだと糊が強くて剥がす時に端がほつれたりするから注意が必要です。

お客様の反応

工事後、社長さんから「本当にケーブルが見えなくなってすっきりしたよ。これで社員もコードに引っかからずに済むわ」と喜んでいただけました。やっぱりLAN配線工事って、見た目がきれいなだけじゃなくて安全性にも直結するんですね。床下隠蔽配線なら、掃除もしやすいし、子どもやペットがいるオフィスでも安心です（今回はペットはいませんでしたけど）。

福岡市内で「LAN配線を床下に隠してほしい」「電気工事も一緒に頼みたい」という方がいらっしゃいましたら、ぜひ九州電工にご相談ください。現場を見て、そのビルに合った工事方法をご提案します。
